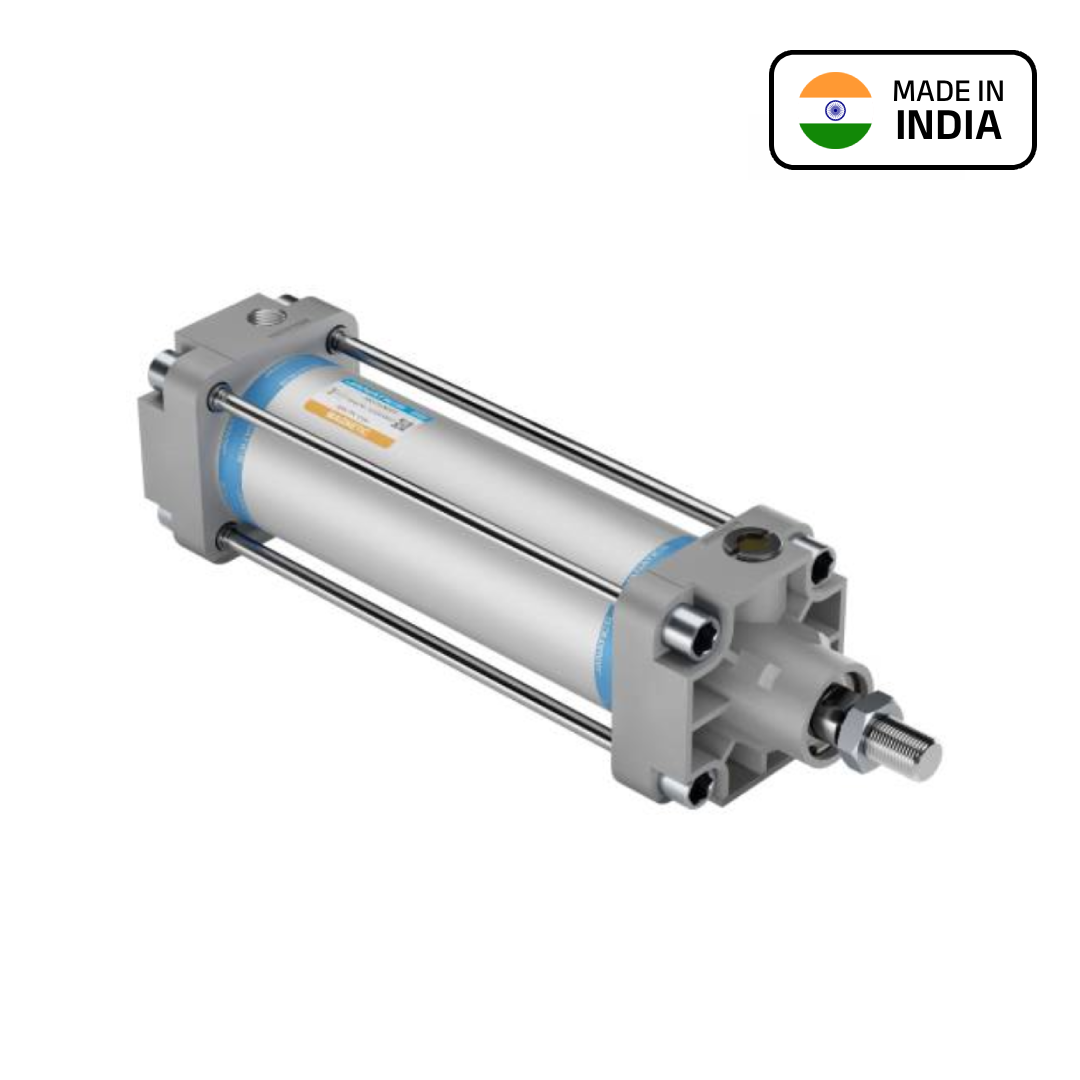

Janatics A33 Series Tie Rod Pneumatic Cylinder, Bore Diameter 50 mm, Stroke 50 mm, Single Acting, Front Spring, Non-Magnetic Piston, A33050050O
Technical overview
The Janatics A33 Series is a magnetic single acting pneumatic cylinder for applications where spring-return style actuation is preferred for one-direction working movement. It is a single acting linear pneumatic actuator with a 50 mm bore and 50 mm stroke, using compressed air for the working stroke with return action suited to simple clamping, ejecting or positioning functions. The magnetic piston arrangement allows compatible position sensors to be used when feedback is required, while the tie rod body supports secure installation on machinery and fixtures. It is suitable for light clamping, part ejection, indexing stops, fixture movement and compact machine automation using compressed air, with G1/4 pneumatic air port thread.
Key Features
- Single acting operation provides pneumatic movement with return action by spring force.
- Tie rod construction supports use in industrial machinery and fixtures.
- Magnetic piston construction allows position sensing with compatible sensors.
- Compact actuation method is suitable for simple push or clamp functions.
- Designed for reliable compressed-air operation in automation systems.
- Made in India.
Applications
- Simple clamping and positioning operations.
- Machine fixtures, small presses and pneumatic mechanisms.
- Automation systems requiring single acting actuator movement.
- Replacement use in pneumatic cylinder assemblies with spring return operation.
Specifications
SeriesA33 Series
Port SizeG1/4
Bore Diameter50 mm
Stroke Length50 mm
Action TypeSingle Acting, Front Spring
Piston TypeMagnetic Piston
Working Pressure Range1.5 to 10 bar
Ambient Temperature Range-10 °C to +60 °C
Piston Rod Diameter20 mm
Piston Rod EndM16 × 1.5 Thread
Compliance StandardsISO 6431 / CETOP RP43P, RP53P
